Применяется к: FIP-410B, FIP-415B, FIP-420B, FIP-425B, FIP-430B, FIP-435B
Описание проблемы
У микроскопа для осмотра волокна FIP могут возникать условия, при которых фокусировка оказывается плохой и не позволяет получить чёткий снимок и выполнить анализ. Чёткое изображение необходимо как для автоматического, так и для визуального анализа.
Ниже приведены шаги, которые помогут оптимизировать фокусировку.
Устранение неисправностей
Возможная причина 1: Автофокусировка недоступна
Предлагаемое решение:
- На моделях FIP-410B и FIP-420B автофокусировка отсутствует. Подробнее см. руководство пользователя или технические характеристики.
- На этих моделях фокусировку необходимо выполнять вручную кольцом фокусировки на микроскопе, добиваясь максимума индикатора Focus в приложении ConnectorMax.
Возможная причина 2: Автофокусировка отключена
Предлагаемое решение:

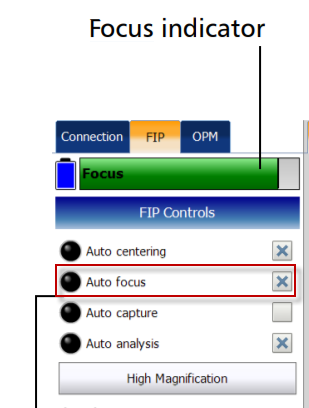

- Включите эту функцию в настройках FIP с помощью ConnectorMAX.
- Автофокусировка запускается автоматически только для первого волокна.
- Удерживайте кнопку управления увеличением на микроскопе FIP более 1 секунды, чтобы повторно запустить автофокусировку.
Возможная причина 3: Разъём сильно загрязнён или повреждён
Предлагаемое решение:
- Попробуйте очистить разъём.
- Вставьте разъём заново и попробуйте сфокусировать изображение.
Возможная причина 4: Разъём вставлен в насадку не до конца
Предлагаемое решение:
- Убедитесь, что разъём вставлен полностью.
- Извлеките разъём из насадки, вставьте его снова и попробуйте сфокусировать изображение ещё раз.
Возможная причина 5: Неправильная или несовместимая насадка
Предлагаемое решение:
- Убедитесь, что установлена правильная насадка FIP для вашей задачи.
- Существует множество насадок, предназначенных для конкретных типов разъёмов и диаметров ферулы.
- Для APC-разъёмов (в основном зелёных) используйте APC-насадку, для UPC-разъёмов (в основном синих) — UPC-насадку.
- APC-насадки имеют угол, соответствующий углу торца APC-разъёма.
- При тестировании одноволоконных APC-разъёмов универсальной насадкой убедитесь, что ключ правильно сориентирован.
- Для многоволоконных разъёмов используйте соответствующую многоволоконную насадку (MPO).
Возможная причина 6: Выбрана неверная конфигурация тестирования
Предлагаемое решение:
- Убедитесь, что в ConnectorMAX выбрана правильная конфигурация тестирования, включая тип волокна, тип разъёма и насадку.
Возможная причина 7: Выполняется осмотр стороны приёма (Rx) трансивера (SFP, XFP или другого)
Предлагаемое решение:
- Обычно сторону передачи (Tx) трансивера можно осмотреть с помощью соответствующих настроек конфигурации тестирования в ПО ConnectorMax.
- Однако сторона приёма (Rx), как правило, имеет бесконтактное соединение с линзой. Сфокусироваться на ней для анализа будет непросто.
- Можно попробовать ручную фокусировку и визуальный осмотр.
