Применяется к: серия FIP-400B, FIP-500
Вопрос
Можно ли использовать FIP-400B и/или FIP-500 для осмотра портов трансиверов?
Ответ
Да, для осмотра портов трансиверов можно и нужно использовать инструменты осмотра волокна EXFO.

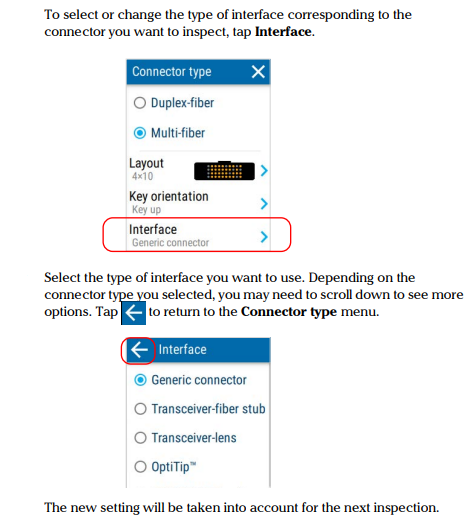

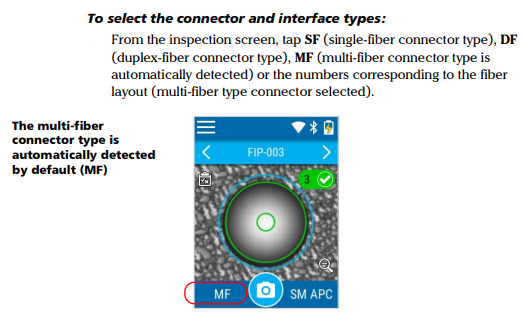

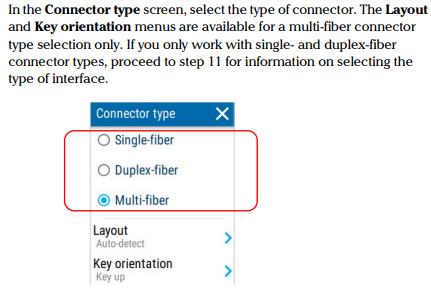

В частности, FIP-500 позволяет выбрать тип интерфейса Tx (Transceiver-fiber stub) или Rx (Transceiver-lens) в меню типов разъёмов для автоматизированного решения. Как описано в руководстве пользователя (стр. 75–82), настройка выполняется следующим образом:

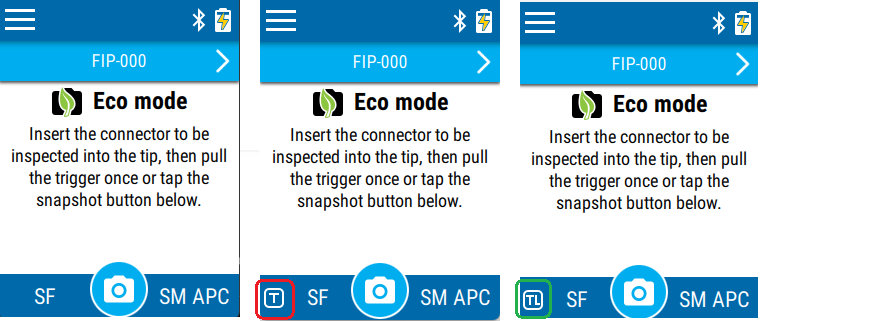

Итоговый результат будет выглядеть так: значок Tx — красный, Rx — зелёный:
Для других устройств осмотра понимание того, как трансивер вводит свет в волокно (Tx) и принимает его из волокна (Rx), во многом поможет разобраться с особенностями осмотра портов Tx и Rx трансивера.
Статья состоит из двух разделов:
- Практические сведения об осмотре трансиверов.
- Принцип ввода и приёма света трансивером.
Раздел A. Практические сведения об осмотре трансиверов
1. Программное обеспечение EXFO

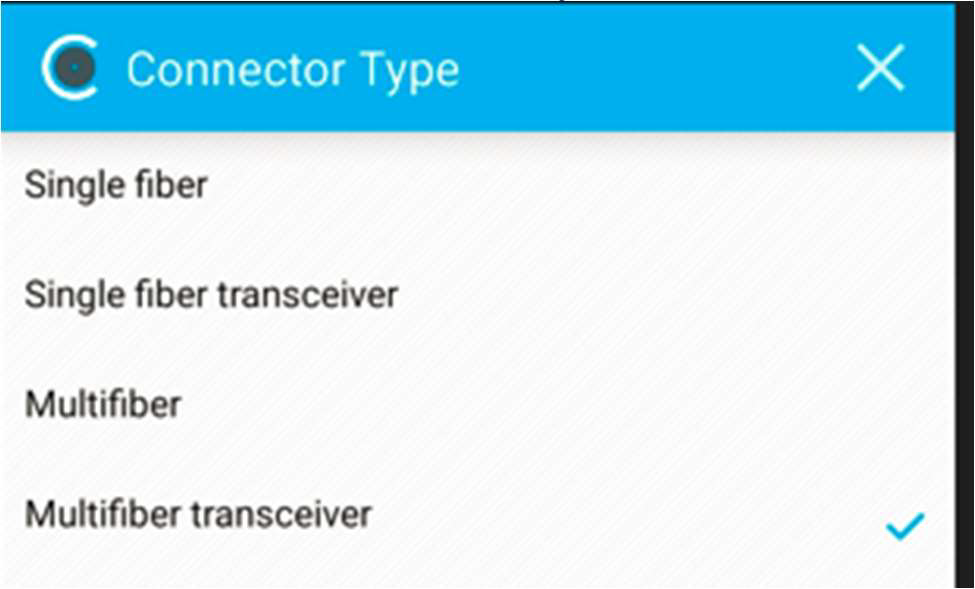

В версии 3.25 ConnectorMax 2 появился новый режим/конфигурация осмотра, включающий профили Single fiber transceiver и Multifiber transceiver.
2. Стандарты IEC
- В стандарте IEC критерии приёмки для стороны Rx не определены (читайте далее, чтобы понять почему).
- Для стороны Tx, которую иногда называют «Fiber Receptacle», критерии приёмки определены.
3. Очистка
- У большинства производителей материалов для очистки нет специальных инструментов для очистки стороны Rx трансивера.
- Причина в том, что многие производители трансиверов не рекомендуют очищать порт Rx.
- Линза внутри порта Rx не очень чувствительна к загрязнениям и царапинам.
4. Принцип измерения зонда осмотра
В зонде осмотра волокна светодиод посылает свет в порт, а отражения фиксируются камерой зонда. Если элемент прозрачный (например, линза), обратно отражается лишь небольшой процент света, поэтому FIP не всегда может увидеть линзу.
5. Общая процедура осмотра порта Rx трансивера
- Подберите насадку, соответствующую типу порта, и установите её на FIP.
- Вставьте насадку в порт Rx.
- Выкрутите фокусировку до минимального расстояния (вправо или по часовой стрелке).
- Начните регулировать фокусировку в обратную сторону (влево или против часовой стрелки), перемещая фокальную плоскость к элементам интерфейса.
- Остановитесь, когда изображение придёт в фокус.
- В зависимости от типа осматриваемого линзового интерфейса в фокус будут приходить разные изображения.
- Продолжайте, пока не увидите самую внешнюю линзу. В ряде случаев можно различить кольцо вокруг линзы — это признак того, что фокус находится на уровне линзы или рядом с ней.
- Это изображение можно зафиксировать; если это предусмотрено процедурами вашей компании, при сильных загрязнениях допускается очистка.
- При желании можно продолжить смещать фокус в сторону «дна» ROSA и рассмотреть другие изображения, однако очистке подлежит только поверхность самой внешней линзы.
Раздел B. Принцип ввода и приёма света трансивером

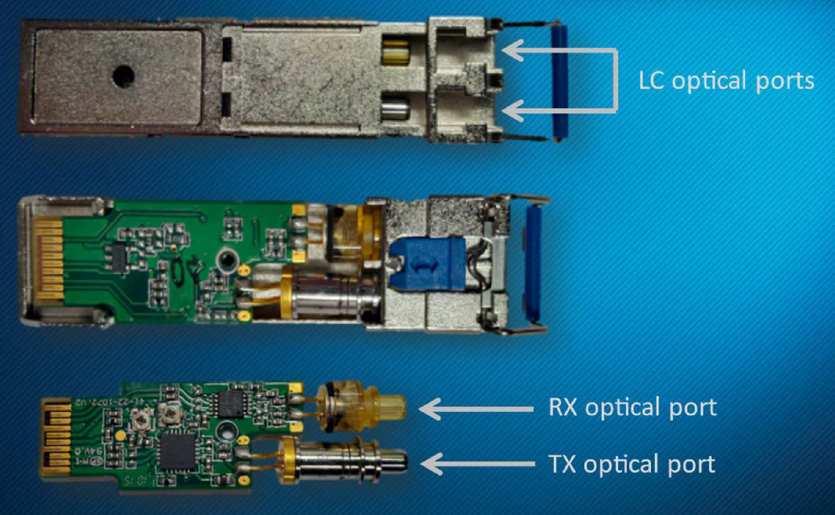

Для наглядности в этом разделе используется пример SFP-трансивера с оптическими портами LC, показанный ниже.

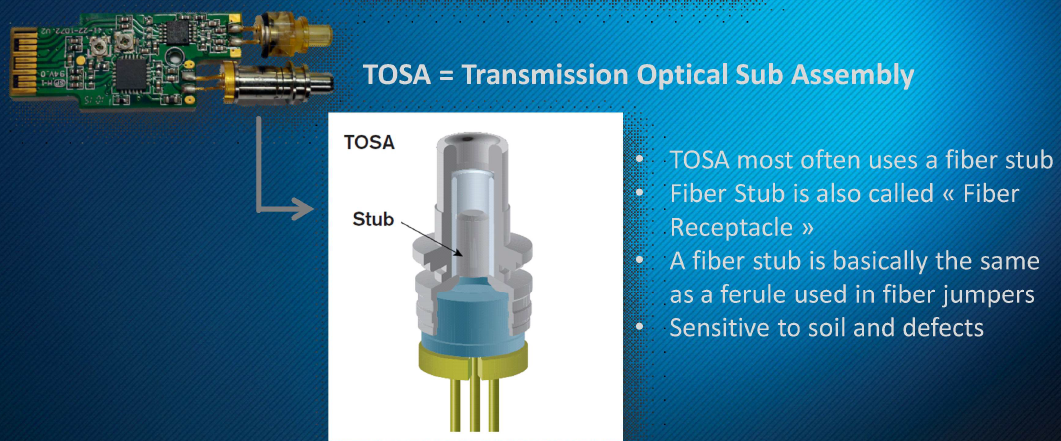

Сторона передачи (Tx)
На большинстве трансиверов сторона передачи (TX или TOSA) содержит волоконный штырёк (fiber stub) с физическим контактом, и осмотр практически не отличается от осмотра стандартного проходного соединения.
- На стороне TX можно получить чёткое изображение торца волоконного штырька и, в зависимости от модели и опций FIP, выполнить полный анализ дефектов в соответствии со стандартом или собственными критериями.
- Иногда на торце штырька присутствует покрытие или другие источники отражений. Поэтому рекомендуется использовать соответствующую конфигурацию тестирования трансивера, учитывающую эту особенность.
- Волоконный штырёк должен быть чистым и без дефектов для оптимальной работы.
Чистый волоконный штырёк

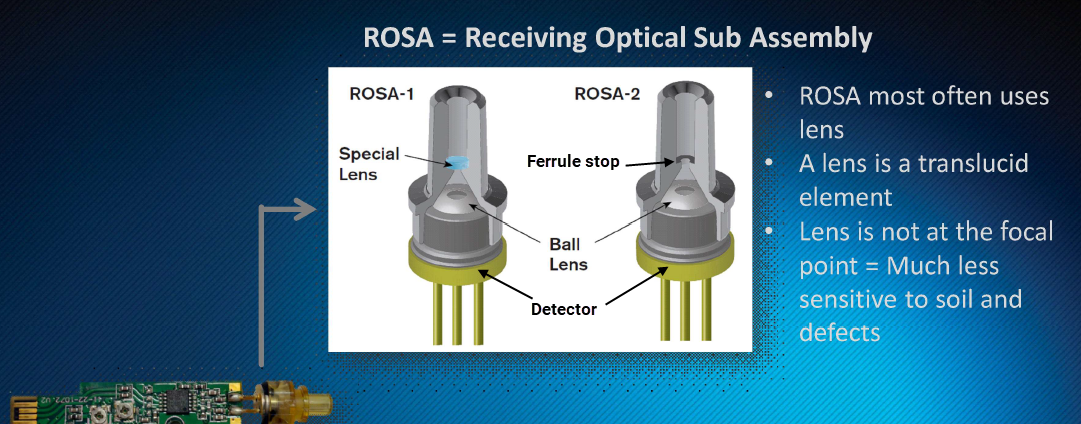

Сторона приёма (Rx)
На стороне приёма (RX или ROSA) свет от торца волокна фокусируется в точку на поверхности фотодетектора. Для того чтобы детектор принял как можно больше сигнала, используются одна или две линзы.
- Пример ROSA-1: две линзы — специальная линза с физическим контактом и шариковая линза, которые совместно фокусируют свет в задней части узла на приёмный детектор.
- Пример ROSA-2: упор ферулы, за которым следует одна шариковая линза, фокусирующая свет на детекторе.
- Поскольку ни одна из линз не находится в фокусе, сторона Rx менее чувствительна к загрязнениям. Именно поэтому некоторые производители трансиверов не рекомендуют очистку, чтобы не повредить внутренние линзы.
- Линзы отражают мало света, поэтому автоматическая фокусировка зондами осмотра затруднена.

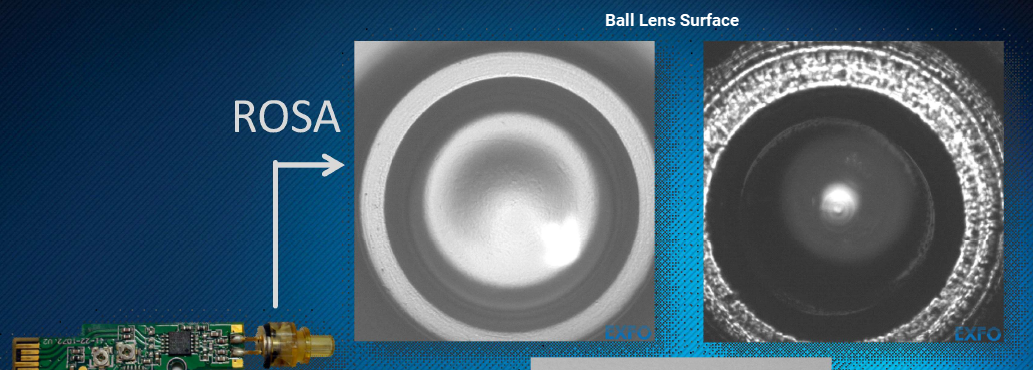

- Ручная фокусировка позволит рассмотреть различные поверхности: поверхность детектора, шариковую линзу, а также внутреннюю и внешнюю поверхности специальной линзы (при её наличии).
Подводя итог:
- осмотр стороны Tx обычно аналогичен осмотру других разъёмов;
- осмотр стороны Rx может быть сложнее по причинам, описанным выше.
Если остались вопросы, обратитесь в техническую поддержку EXFO.
