Применяется к: Все приборы с оптическими портами физического контакта, например: OTDR, источники излучения, оптические переключатели и др.
Описание проблемы
Данное руководство предлагает подход к устранению неисправностей плохого оптического соединения, которое часто наблюдается при подключении перемычки/кабеля к порту оптического прибора EXFO. Однако его также можно использовать для любого волоконно-оптического соединения с физическим контактом.
Типичные симптомы плохого оптического соединения могут включать:
- высокие вносимые потери
- полную потерю передачи сигнала
- сильное отражение
- сообщения об ошибках от некоторых приборов
- потерю динамического диапазона
- нестабильные результаты измерений
Устранение неисправностей

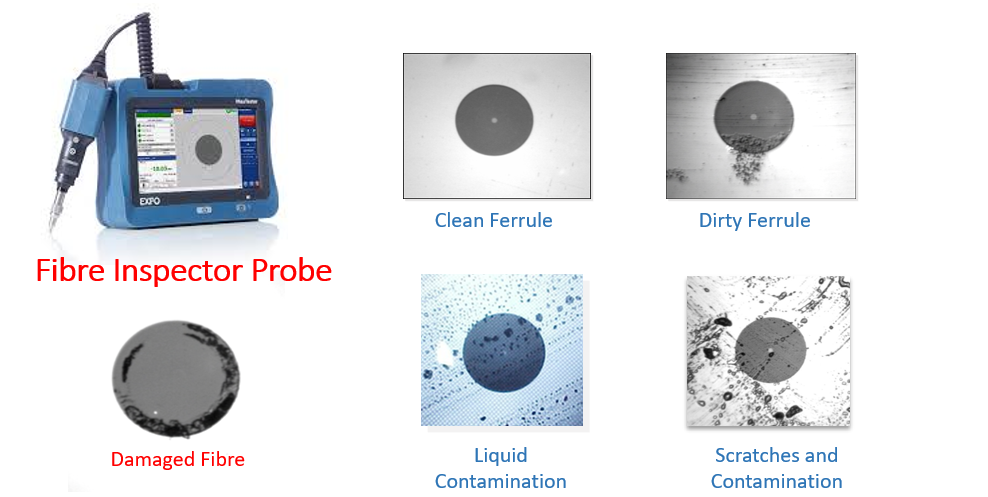

Возможная причина 1: Грязный разъём
Предлагаемое решение: осмотрите и очистите
- Осмотрите разъём с помощью инспекционного зонда и очистите при необходимости.
- Если инспекционный зонд недоступен, очистите разъём, используя правильные методы и материалы.
Возможная причина 2: Повреждённый разъём
Предлагаемое решение:
- Если при осмотре обнаружены сколы, неочищаемые пятна или другие серьёзные дефекты, потребуется RMA для замены разъёма.
- Если инспекционный зонд недоступен, выполните дальнейшие действия по устранению неисправности. Если повреждение разъёма подтверждено, потребуется RMA для замены разъёма.
- Для большинства продуктов EXFO доступна услуга -CR (калибровка с заменой разъёма). Эта услуга включает замену разъёма с последующей полной заводской калибровкой.
Возможная причина 3: Неисправный или несовместимый патч-корд (Launch Cable) или тестовая перемычка
Предлагаемое решение:
- Если инспекционный зонд доступен, осмотрите разъём патч-корда, очистите при загрязнении и замените при повреждении.
- Попробуйте другую тестовую перемычку с таким же типом волокна и разъёма.

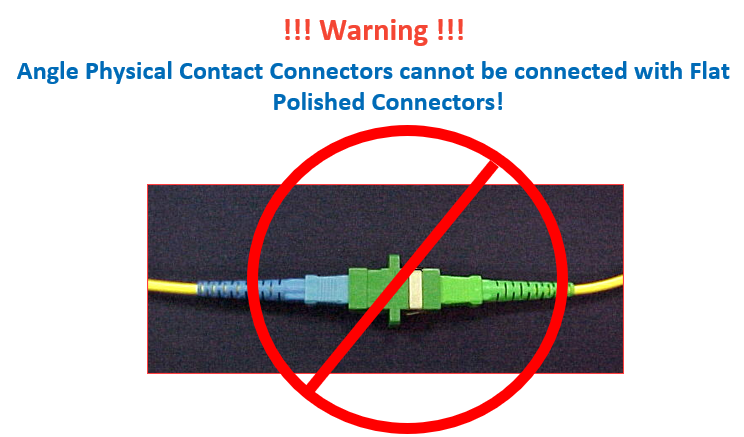

- Убедитесь, что разъём патч-корда совместим с оптическим портом (совместимость APC/UPC).
Возможная причина 4: Повреждённый EUI или адаптер
Предлагаемое решение: попробуйте другой EUI

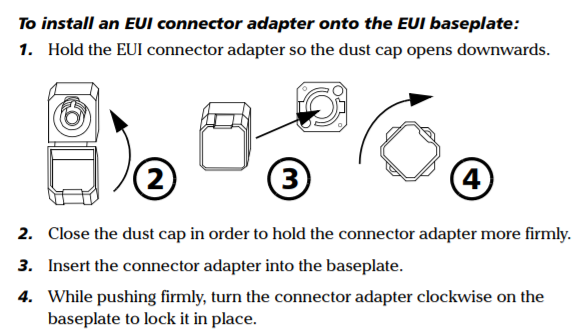

Примечание: EUI — универсальный адаптер EXFO (EXFO Universal Adapter). Это деталь, устанавливаемая на оптические порты вашего прибора.
- Как и в любом адаптере, внутри EUI имеется разрезная втулка для точного выравнивания волокон друг относительно друга. Если втулка повреждена, плохое выравнивание приведёт к высоким потерям и/или сильным отражениям.
- Попробуйте другой EUI, если он доступен. Это распространённая деталь, используемая во многих приборах EXFO, поэтому велика вероятность, что у вас есть запасной.
- Замените EUI или другой адаптер при необходимости. EUI — это аксессуар, доступный для заказа у EXFO.
