Почему измерение затухания волокна получается неточным при тестировании коротких волоконных линий?
Ответ

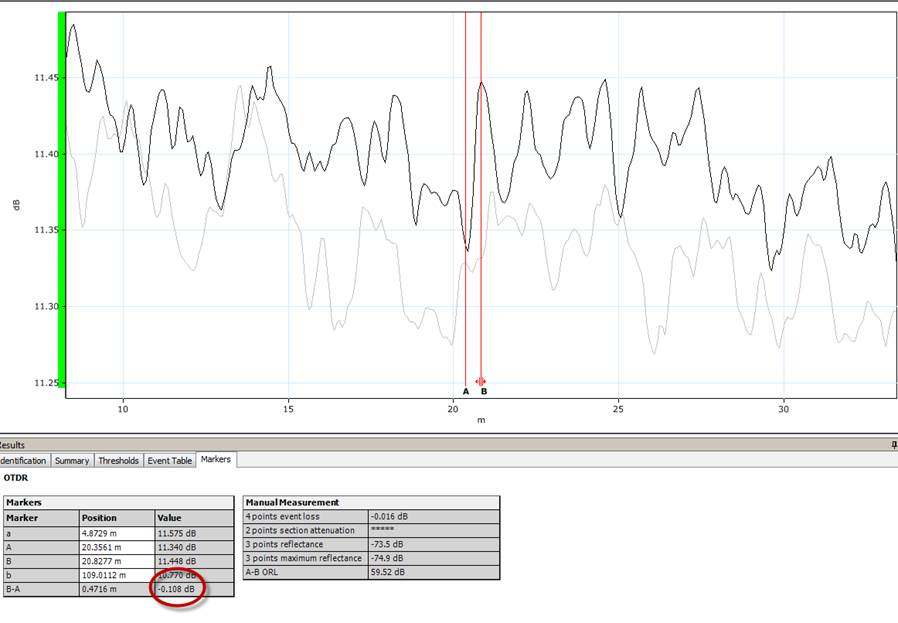

Как и на любой рефлектограмме OTDR, в уровне сигнала присутствуют небольшие колебания, вызванные шумом. Если увеличить масштаб участка рефлектограммы, это изменение сигнала (в дБ) хорошо видно:
В приведённом выше примере разница уровня сигнала между маркерами A и B составляет 0,108 дБ.
Предположим, что у тестируемого волокна затухание составляет 1 дБ/км на длине волны 1300 нм. Выполнив расчёт, можно увидеть, какое влияние колебания сигнала оказывают на короткую линию (100 м) по сравнению с более длинной (10 км):
Затухание = Потери (дБ) / Длина (км)
Потери = 1 × 0,1 = 0,1 дБ, длина = 0,1 км
Затухание = 1 дБ/км
Теперь добавим разницу 0,108 дБ, наблюдаемую между маркерами A и B:
(0,1 + 0,108) / 0,1 = 2,08 дБ/км — то есть увеличение затухания на 108% для линии длиной 100 м.
Затухание = Потери (дБ) / Длина (км)
Потери = 1 × 10 = 10 дБ, длина = 10 км
Затухание = 1 дБ/км
Добавив ту же разницу 0,108 дБ, наблюдаемую между маркерами A и B:
(10 + 0,108) / 10 = 1,0108 дБ/км — то же самое колебание приводит лишь к увеличению результата измерения затухания на 1,08% для участка волокна длиной 10 км.

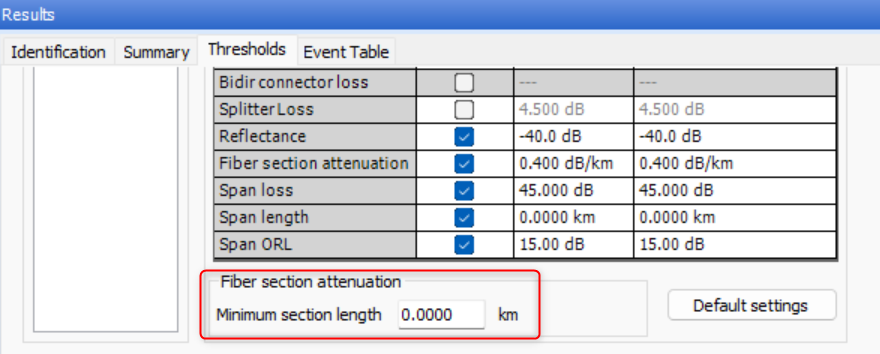

В FastReporter при задании порогового значения для затухания волоконного участка можно также указать минимальную длину участка. Пороговые значения не будут применяться к тем волоконным участкам, длина которых меньше заданного пользователем минимального значения.
