Применяется к: серия MAX-700B/C/D, приборы OX1, тестирование PON
Информация
Тестирование и характеристика пассивных оптических сетей (PON) сопряжено с рядом особенностей: сети FTTx обычно довольно короткие (по сравнению с транспортными сетями), однако потери, вносимые делением оптического сигнала, требуют использования сравнительно большой длительности импульса, что может приводить к проблемам с разрешением. Именно поэтому были разработаны специализированные приборы.
Руководство EXFO FTTH PON Guide содержит подробные сведения и справочную информацию по тестированию PON.
При тестировании сетей с каскадными пассивными оптическими разветвителями следует следить за тем, чтобы участок волокна после разветвителя (или разветвителей) имел достаточную длину — так, чтобы интеллектуальное программное обеспечение обработки сигнала, например iOLM (intelligent Optical Link Mapper), могло точно выполнять измерения потерь и корректно идентифицировать элементы сети.
Внимательно сверяйтесь с техническими характеристиками приборов, а при любых сомнениях обращайтесь в техническую поддержку EXFO.
Приведённая ниже таблица (не исчерпывающая) содержит минимальную длину волокна, необходимую после одиночного разветвителя, для ряда различных приборов:
| Коэффициент разветвления | Типичные потери | MAX-715B | MAX-730C/735C | OX1 |
|---|---|---|---|---|
| 1:2 | 3 дБ | 30 м | 25 м | 25 м |
| 1:4 | 6 дБ | 150 м | 100 м | 35 м |
| 1:8 | 9 дБ | 400 м | 150 м | 150 м |
| 1:16 | 12 дБ | 1500 м | 400 м | 250 м |
| 1:32 | 15 дБ | 4500 м | 1000 м | 500 м |
| 1:64 | 18 дБ | — | 3000 м | 1000 м |
В случае нескольких (каскадных) разветвителей длина участка, необходимая после следующего разветвителя (в сторону «дальнего» конца линии), определяется групповым (суммарным) коэффициентом разветвления.

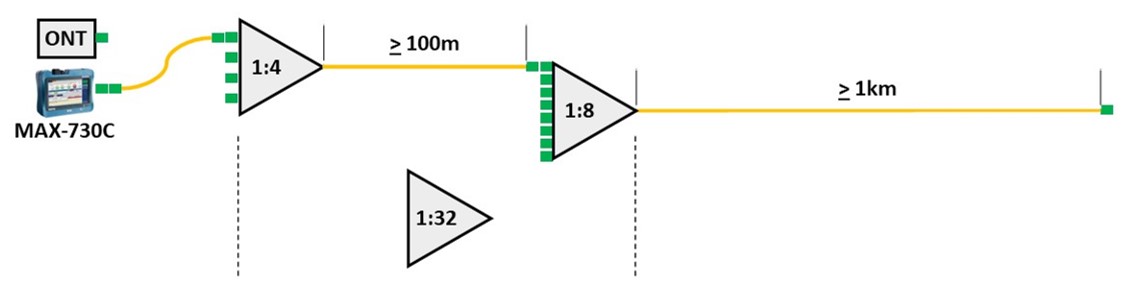

Например, сеть, показанная на рисунке ниже, тестируется с абонентского участка с помощью прибора MAX-730C и включает разветвитель 1:4 («сплиттер ступени 2» в iOLM), за которым следует разветвитель 1:8 («сплиттер ступени 1»).
Согласно приведённой выше таблице для MAX-730C минимальная длина волокна после первого разветвителя 1:4 составляет 100 м, тогда как минимальная длина волокна после разветвителя 1:8 должна составлять уже 1 км, поскольку групповой коэффициент разветвления для каскадной топологии равен 1:32 (4 × 8 = 32).
Рис. 1 — Пример сети с каскадными разветвителями и минимальные длины волокна
