EXFO Анализатор оптического спектра FTBx-5245

Анализатор оптического спектра FTBx-5245 является последователем известной серии модулей FTB-5240S. Возможность его использования с платформой FTB-2 делает его удобным полевым решением. Сочетание с модулем транспортного анализатора 100G – FTBx-88200 на базе платформы FTB-4-PRO является самым компактным на рынке решением для полноценного тестирования сетей 100G.

Кроме того, модуль FTBx-5245 можно использовать в составе 8-ми слотовой платформы LTB-8 при использовании на производствах или в лабораториях. Широкая номенклатура модулей для LTB-8 позволит сконфигурировать мощный стенд для проведения различных тестирований.

Ключяевые характеристики:

• Диапазон длин волн от 1250 до 1650 нм
• Погрешность измерения длины волны 0.05 нм (0,01 нм после калибровки)
• Полоса спектрального разрешения (FWDM) 0.065 нм
• Динамический диапазон (на канал) от -80 до +18 дБм (с опцией HPW от -75 до +23 дБм)
• Максимальная общая мощность +23 дБ (с опцией HPW +29 дБм)

Возможности:

• Частота между каналами от 25 до 200 ГГц
• Тестирование CWDM, DWDM
• Поддержка O-, L- диапазона
• Тестирование усилителей EDFA
• Тестирование дрейфа сигнала
• Тестирование лазеров DFB и Фабри-Перо
• Измерение OSNR в соответствии со стандартом IEC 61280-2-9 для сигналов 10G
• Измерение OSNR в соответствии со стандартом IEC 61282-12 для когерентных сигналов (метод отключения каналов)

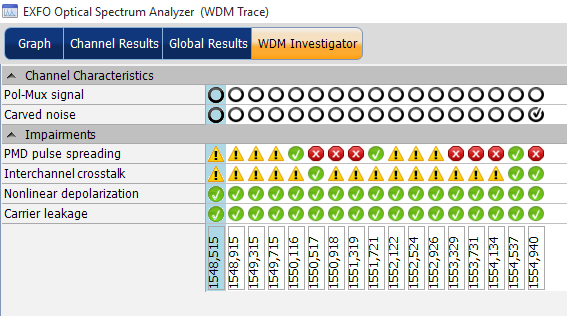

Приложение WDM Investigator

Данное приложение позволяет по косвенным параметрам определить, что влияет на спектр сигналов до 10G. Метод позволяет для каждого канала определить влияние следующих параметров:

• Определение сигнала Pol-Mux
• Влияние PMD
• Диагностика нелинейных эффектов
• Перекрестные помехи
• Внутренние шумы источника

Такой анализ позволяет упростить тестирование линии и выявить факторы, влияющие на спектр сигнала.

Комбинированное решение

Размещенный на портативной платформе FTB-4 Pro или в стоечной платформе LTB-8, модуль FTBx-5245 предоставляют все инструменты, необходимые для максимальной эффективности в полевых условиях, являясь самым компактным на рынке решением для высокоскоростного развертывания и мультисервисного тестирования Этот универсальный анализатор оптического спектра может быть объединен с модулем Power Blazer FTBx-88200NGE, чтобы стать наименьшим в отрасли анализатором спектра и транспортным анализатором на единой платформе для ввода в эксплуатацию цепей до 100G.

Тестирование лазеров.

С помощью функции анализа DFB вы можете протестировать лазерный источник DFB – центральная длина волны, пиковая мощность, полоса пропускания, SMSR и т.д.

Автоматическая характеристика лазеров Фабри-Перо для центральной длины волны, среднеквадратичной ширины и полуширины (FWHM).

FTBx-5245 позволит убедиться, что ваши передатчики соответствуют техническим требованиям.

Спектральный коэффициент пропускания

С увеличением спектральной плотности, благодаря реализации сигналов 100G+ знание полосы пропускания фильтра является критическим. Режим тестирования спектрального пропускания сравнивает отфильтрованную длину волны с номинальной, показывая вносимые потери, изоляцию канала и ширину полосы при различных уровнях мощности.

Удаленное управление

При построение лабораторного стенда важным фактором является построение системы с возможностью автоматического тестирования. Анализатор оптического спектра FTBx-5245 позволяет использовать управлением с помощью команд SCPI для режимов WDM, тестирования лазеров Фабри-Перо, DFB и спектрального пропускания.
