Модульная платформа EXFO FTB-2 PRO
Рекомендуем
.jpg "Модульная платформа EXFO FTB-2 PRO")
.jpg "Модульная платформа EXFO FTB-2 PRO")
Характеристики
Исполнение
—
Модульное
Количество слотов
—
2
Интерфейсы
—
- RJ45 LAN 10/100/1000 Mbit/s
- USB 2.0 (2 порта)
- USB 3.0 (1 порт)
- Display port
- 3.5 мм наушники/микрофон
Беспроводные интерфейсы
—
Bluetooth (опционально), Wi-Fi (опционально)
Тип экрана
—
Сенсорный
Цветной экран
—
Да
Модульная платформа EXFO FTB-2 PRO
#PROP_TITLE#
—
#PROP_VALUE#
Модульная платформа EXFO FTB-2/Pro
С полным списком поддерживаемых модулей можно ознакомиться ниже.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ:
- Внесена в госреестр СИ (описания типа под номерами 89920-23, 78077-20, 66486-17)
- Возможность передачи данных через USB, WiFi, Bluetooth или Ethernet порт
- Возможность установки встроенного измерителя мощности и VFL без обращения в сервисный центр
- Интуитивно-понятный интерфейс за счет использования в платформах ОС Windows
- Одновременная поддержка до 2-х однослотовых модулей
- Возможность подключения через USB внешних устройств: мышь, клавиатура, принтер, USBFlash, 3G USB модем
- Возможность подключения к облачным хранилищам, в том числе к EXFO Connect
- Возможность удаленного доступа и управления с помощью SCPI-команд
- Платформа совместима с микроскопами серии FIP-400B
Описание платформы FTB-2
Платформа FTB-2 является универсальным решением для тестирования сетей. Одной из ключевых особенностей является поддержка измерительных модулей как нового поколения серии FTBx, так и предыдущего поколения серии FTB-7000. Для тех, у кого есть модули рефлектометров FTB-7000 или анализаторы спектра FTB-5240 и они хотят перейти на новую платформу, то не обязательно приобретать сами модули. Модули прошлого поколения полностью совместимы с данной платформой.
Также платформа поддерживает модули, совместимые с лабораторными платформами LTB-8. Например модули транспортных анализаторов FTBx-88260. Достаточно извлечь их из лабораторной платформы и установить в платформу FTB-2 - вы готовы для полевых тестов.
Наличие ОС Windows, USB портов (в том числе высокоскоростных USB 3.0) и порта для подключения монитора Display port делает платформу переносным компьютером. Можно проводить тестирования, а потом обрабатывать результаты просто подключив к ней переферию (монитор, клавиатуру, мышь, принтер и т.д.). Также платформу можно подключить к интернету через порт RJ45 или по Wi-Fi при наличии соответствующей опции.

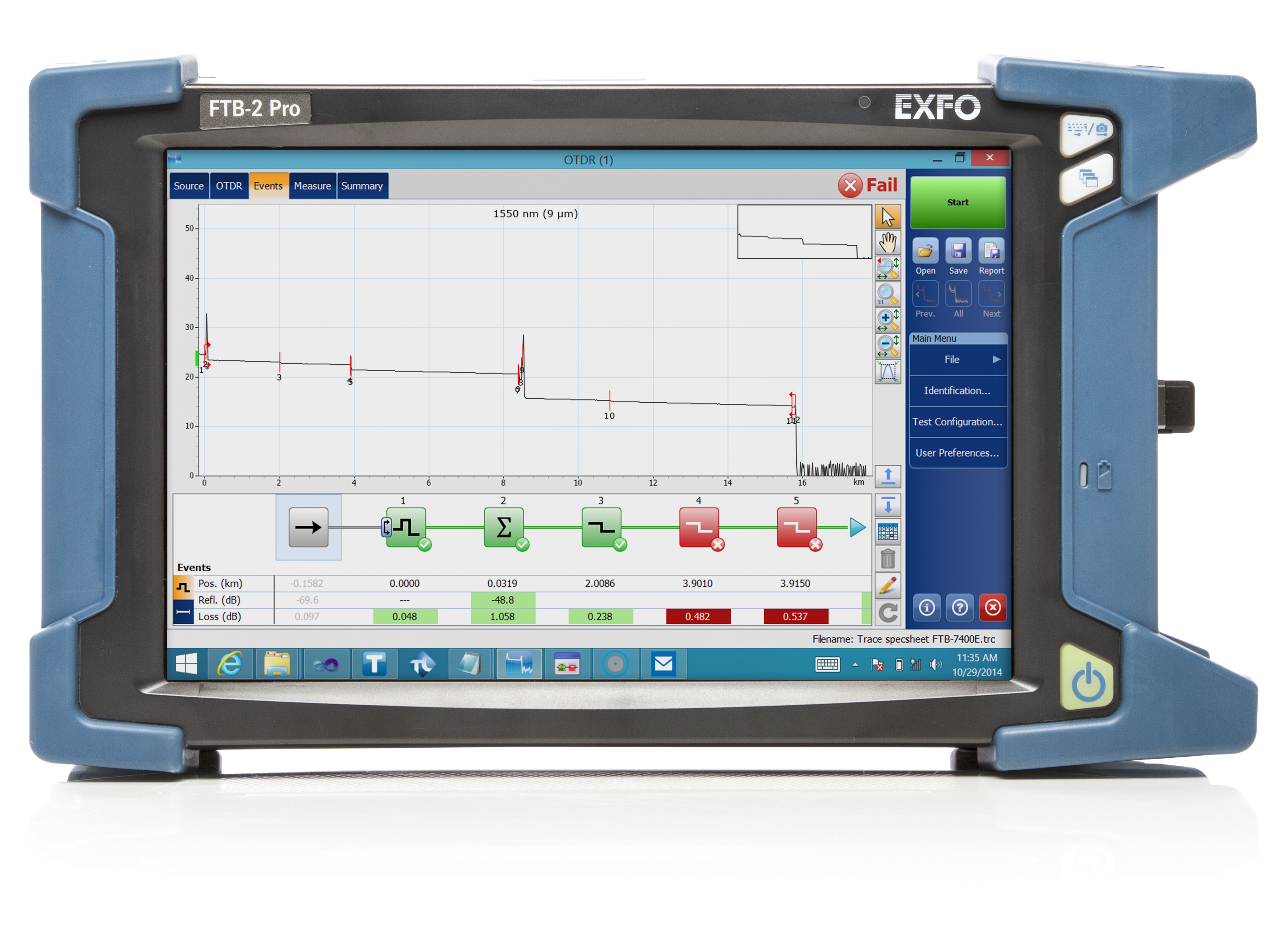

Дисплей диагональю 10,1 дюйм и разрешением 1280 х 800 ползволяет комфортно проводить измерения и обрабатывать результаты. Экран платформы сенсорный резистивного типа - даже если появится грязь - это не приведет к ложным срабатываниям.

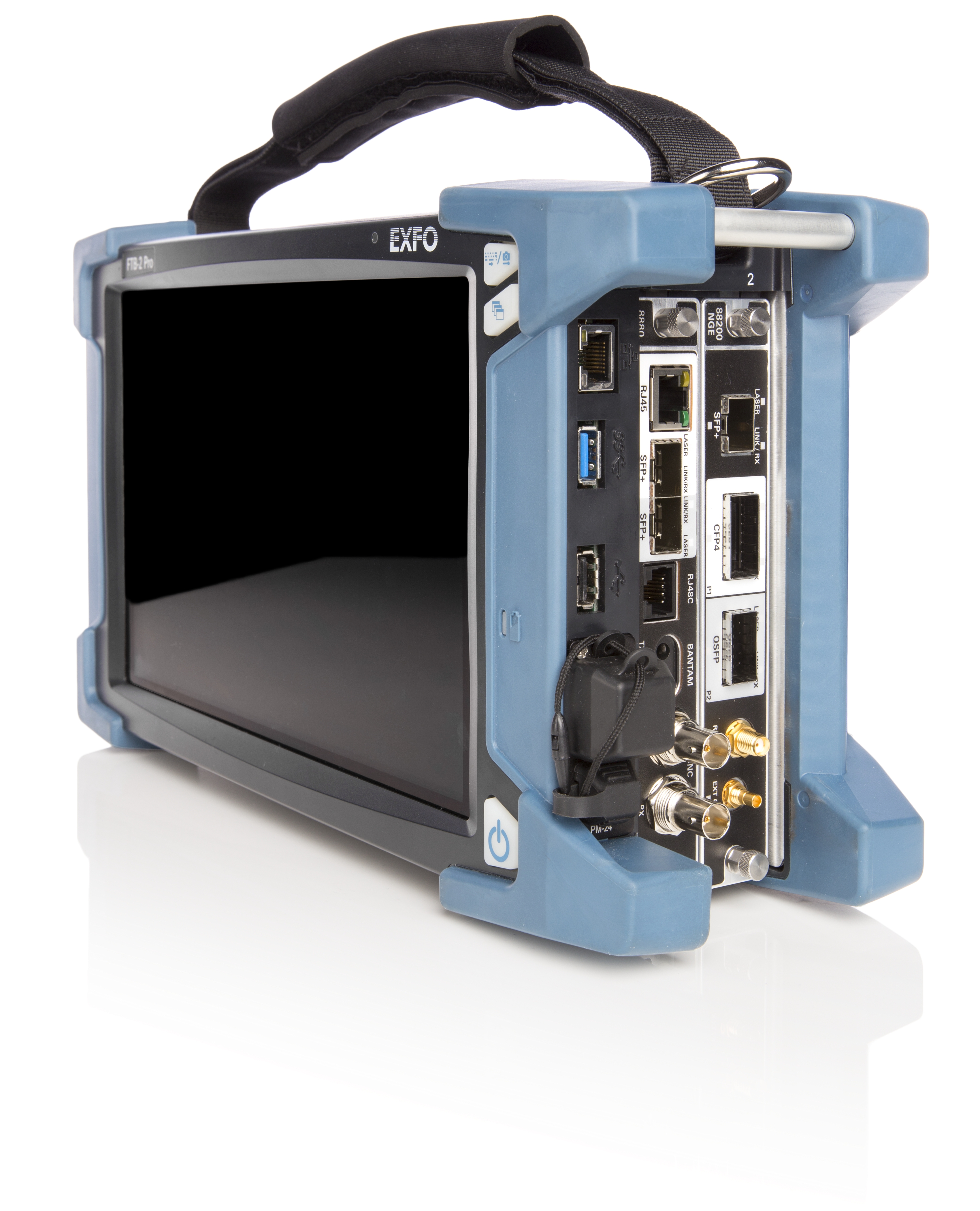

Для защиты платформы и встроенных модулей по периметру установлены защитные прорезиненные бамперы.
Платформа поддерживает почти все необходимые модули для проведения измерений физических параметров ВОЛС, так и тестирования транспортных сетей до 100G. Это модули оптических рефлектометров, тестеры, анализатор оптического спектра, транспортные анализаторы 10/100G.
Функционал системы можно расширить установкой встроенного измерителя мощности с диапазоном до +27 дБм и VFL. При этом сделать это может сам пользователь без оправки платформы в сервисный центр.
Также платформа поддерживает модули, совместимые с лабораторными платформами LTB-8. Например модули транспортных анализаторов FTBx-88260. Достаточно извлечь их из лабораторной платформы и установить в платформу FTB-2 - вы готовы для полевых тестов.
Наличие ОС Windows, USB портов (в том числе высокоскоростных USB 3.0) и порта для подключения монитора Display port делает платформу переносным компьютером. Можно проводить тестирования, а потом обрабатывать результаты просто подключив к ней переферию (монитор, клавиатуру, мышь, принтер и т.д.). Также платформу можно подключить к интернету через порт RJ45 или по Wi-Fi при наличии соответствующей опции.
Дисплей диагональю 10,1 дюйм и разрешением 1280 х 800 ползволяет комфортно проводить измерения и обрабатывать результаты. Экран платформы сенсорный резистивного типа - даже если появится грязь - это не приведет к ложным срабатываниям.
Для защиты платформы и встроенных модулей по периметру установлены защитные прорезиненные бамперы.
Платформа поддерживает почти все необходимые модули для проведения измерений физических параметров ВОЛС, так и тестирования транспортных сетей до 100G. Это модули оптических рефлектометров, тестеры, анализатор оптического спектра, транспортные анализаторы 10/100G.
Функционал системы можно расширить установкой встроенного измерителя мощности с диапазоном до +27 дБм и VFL. При этом сделать это может сам пользователь без оправки платформы в сервисный центр.
Система поддерживает подключение микроскопов серии FIP-400B.
С полным списком поддерживаемых модулей можно ознакомиться ниже.
| Тип модуля | Наименование | Количество слотов | FTB-2 | FTB-2 PRO |
|---|---|---|---|---|
| Оптический рефлектометр |
FTB-7200D FTB-7300E FTB-7500E FTB-7600E FTBx-720C FTBx-730C FTBx-735C FTBx-750C |
1 |
+ |
+ |
| Оптический рефлектометр для сетей CWDM/DWDM |
FTB-7400E FTBx-740C |
1 |
+ |
+ |
| Оптический тестер |
FTB-3930 FTBx-945 |
1 |
+ |
+ |
| Оптический спектроанализатор |
FTBx-5235 FTBx-5245 FTBx-5255 |
2 |
+ |
+ |
| Анализатор ХД/ПМД |
FTBx-570 FTB-5700 |
2 |
+ |
+ |
| Анализатор транспортных сетей |
FTBx-8870/8880(10G) FTBx-88260 (100G) FTBx-88480 (400G) |
1 |
|
+ |
FTB-2 (PRO) выполнена в двух модификациях: FTB-2 (стандартная, с 2-х ядерным процессором) и FTB-2 PRO (PRO-версия, с 4-х ядерным процессором). Модули транспортных анализаторов поддерживаются только PRO версией платформы.
В качестве дополнительного функционала FTB-2 (PRO) имеет такие инструменты как:
-
EXpert VoIP - генерирует вызов voice-over-IP непосредственно с тестовой платформы для проверки производительности во время запуска сервиса и устранения неполадок
-
EXpert IP –инструмент быстро выполняет последовательности отладки с помощью сканирования VLAN и обнаружения LAN, проверяет сквозной пинг, трассировку, производительность протокола передачи файлов (FTP) и доступность протокола передачи гипертекста (HTTP).
-
IPTV – инструмент для оценки качества интернет-протокола-телевидения (IPTV), позволяет эмулировать приставку и проводить пассивный мониторинг потоков IPTV.
Доступные опции платформы FTB-2
- S1 - стандартный экран
- S2 - экран с повышенной контрастностью для лучшей видимости вне помещений
- RF - опция Wi-Fi / Bluetooth
- VPM2X - встроенный измеритель мощности и VFL
Исполнение
Модульное
Количество слотов
2
Интерфейсы
- RJ45 LAN 10/100/1000 Mbit/s
- USB 2.0 (2 порта)
- USB 3.0 (1 порт)
- Display port
- 3.5 мм наушники/микрофон
Беспроводные интерфейсы
Bluetooth (опционально), Wi-Fi (опционально)
Тип экрана
Сенсорный
Цветной экран
Да
Тип дисплея
Резистивный
Диагональ дисплея, дюймы
10,1
Разрешение дисплея
1280x800
Операционная система
Windows
Память
128
Язык системы
Русский, английский и др.
Поддержка встроенного VFL
Да (опционально)
Поддержка встроенного измерителя мощности
Да (опционально)
Параметры встроенного VFL
Длина волны встроенного VFL, нм
650
Мощность встроенного VFL
1 мВт
Параметры встроенного измерителя мощности
Калиброванные длины волн встроенного измерителя мощности, нм
850, 1300, 1310, 1490, 1550, 1625, 1650
Динамический диапазон встроенного измерителя мощности, дБм
от +27 до -50
Обновление ПО
Да
Батарея
2 батареи Li-ion (сменные)
Габариты, мм
199 x 333 x 119
Масса (без батарей и модулей), кг
3
Масса (с батареей и без модулей), кг
3.9
Рабочая температура
от 0 °C до +50 °C
Температура хранения
от -40 °C до +60 °C
Влажность
от 0 до 95% без конденсации
Модульная платформа EXFO FTB-2 Pro
- GP-2090 - аккумуляторная батарея (2 шт.);
- GP-2123 - 200 Вт адаптер питания с кабелем питания;
- GP-10-095 - сумка для транспортировки;
- GP-2215 - плечевой ремень;
- GP-2215 - ремешок на руку;
- Стилус.
