Единственный в мире анализатор Поляризационно-Модовой Дисперсии, способный проводить измерения через EDFA!
Поляризационно-модовая дисперсия (ПМД) представляет собой значительную опасность, как для старых, так и для вновь созданных сетей. По мере развития систем со скоростями 10 ГБ/с и более, все больше возрастает необходимость в измерении значения ПМД. Анализатор ПМД FTB-5500B, компании EXFO поможет Вам быстро провести измерения ПМД в полевых условиях. Независимо от того, нужно ли вам удостовериться в качестве старых волокон или провести текущее обслуживающие сети, модуль FTB-5500B является быстрым, надежным средством всегда готовым к работе.
Область применения
Тестирование на сетях со скоростью передачи 10 и 40 Гбит/сек
Измерение ПМД на подземных и воздушных ВОЛС с/без усиления
Ключевые особенности
Динамический диапазон более 50 дБ
Уровень ПМД от 0 до 115 пс
Используется в сочетании с источником FLS-5800, созданным для измерения как ПМД, так и ХД
Отсутствует пик автокорреляции
Тестирования 40 Гбит сетей
Время измерения менее 5 секунд
Мощный модуль FTB-5500B обладает уникальной особенностью, позволяющей ему лидировать на рынке измерений ПМД – временем измерения менее 5 секунд для любого значения ПМД. Вы можете уменьшить стоимость измерений: протестировав больше волокон за более короткий срок.
Уникальный подход к тестированию через EDFA и устранению пиков Авто-корреляция.
Уникальная технология, применяемая в FTB-5500B, позволяет использовать известные авто- и кросс-корреляции, что позволяет использовать источник с любой формой спектра. Таким образом, устранение пика авто-корреляции позволяет получить еще большую точность и разрешение при измерениях. Появляется возможность измерить ПМД со значением 0 пс. Более того, сигнал, передаваемый через усилители на эрбиевом волокне (EDFA) может также быть проанализирован, что позволяет измерить ПМД всей линии.
Калибровка является контролепригодной в соответствии с требованиями Национального Института Стандартов и Технологий (NIST).
ПМД второго порядка
Особенно важно при работе многоканальных передающих систем знание ПМД второго порядка, которое рассчитывается из измеренного значения ПМД. Программное обеспечение EXFO рассчитывает ПМД второго порядка и значения коэффициентов для телекоммуникационных волокон. Эти значения позволяют вам более точно оценить волокна и кабели и позволит лучше контролировать качество передачи высокоскоростных систем.
Преимущества FTB-500

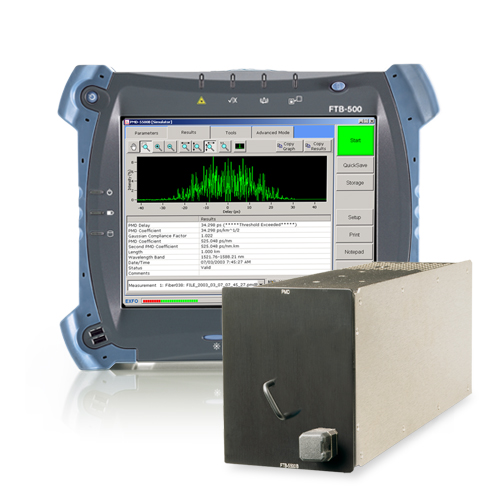

Модуль Анализатора ПМД FTB-5500B, установленный в прочный, легкий корпус, защищенный резиновыми бамперами Универсальной Измерительной Системы FTB-500, будет надежно защищен от ударов, вибраций и падений. В комбинации до восьми сменных в полевых условиях модулей на одной мощной платформе FTB-500, вы сможете одновременно проводить несколько различных измерений (анализ ХД, рефлектометрия и измерение потерь и др.).
Удобство использования универсального источника для ХД и ПМД - FLS-5800
Один источник излучения FLS-5800 для Анализаторов ХД/ПМД, поможет вам провести измерения как хроматической дисперсии (ХД), так и поляризационной модовой дисперсии (ПМД). Источник позволяет уменьшить время измерения и избежать возможных человеческих ошибок.
